導軌式網管型工業以太網交換機
-
- 16+2G口千兆網管型冗余工業以太網交換機
EDS-518A 系列
-
簡介
EDS-518A為18端口千兆網管型以太網交換機。它配備2個combo千兆以太網絡端口，可使用內置的RJ45電口或選用的SFP端口作為千兆光纖以太網絡連接應用。EDS-518A提供Turbo Ring和Turbo Chain冗余以太環網（自愈時間< 20ms），提高您的骨干網絡的可靠性：并且支持各項智能化網絡管理功能，EDS-518A還支持先進的管理和安全特性。
特點
- 命令行界面（CLI），可快速配置主要網管功能
- 獲得IPv6 Ready標志（IPv6標志委員會認證）
- IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步
- DHCP Opition 82，用于以不同策略分配IP地址
- 支持EtherNet/IP和Modbus/TCP工業以太網協議
- 兼容EtherNet/IP和PROFINET協議，進行透明數據傳輸
- 支持Turbo Ring，Turbo Chain（自愈時間＜20ms），RSTP/STP和MSTP網絡冗余
- IGMP Snooping和GMRP過濾組播封包
- 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃
- 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性
- 支持鏈路聚合，最大化利用帶寬
- 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加強網絡安全性
- 支持SNMPv1/v2c/v3不同等級的網絡管理協議
- 采用RMON有效提升網絡監測和預測能力
- 支持帶寬管理，確保網絡穩定性
- 通過ABC-01自動備份器實時系統配置備份
- 通過E-mail和繼電器輸出自動報告意外事件
- 技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3ab適用于1000BaseT（X）
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option 66/67/82，SSH，SNMP Inform，EtherNet/IP，Modbus/TCP，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，背壓式流控
交換機屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID1 ~ 4094
IGMP組：256
MAC地址表大小：8 K
接口緩沖區大小：2 Mbit
光纖端口：100BaseFX（SC/ST接頭）和可選的1000BaseSFP
RJ45端口：10/100BaseT（X）或10/100/1000BaseT（X）自動偵測
控制口：RS-232（RJ45接口）
LED指示燈：PWR1，PWR2，FAULT，10/100M（TP口），100M（光口），MSTR/HEAD，CPLR/TAIL
報警輸出：兩路繼電器輸出，電流負載能力1 A@24 VDC
數字輸入：電氣隔離、共地
• 狀態 1：+13 ~ +30V
• 狀態 0：-30 ~ +3V
• 最大輸入電流：8mA

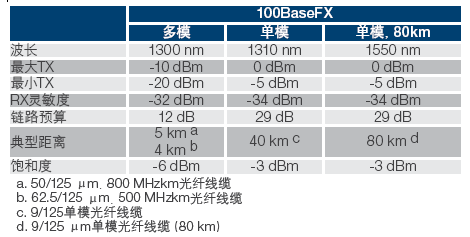

光纖
電源需求輸入電壓：24 VDC（12 ~ 45 VDC），雙冗余輸入
輸入電流：
EDS-518A：0.51 A @ 24 V
EDS-518A-MM/SS：0.61 A @ 24 V
過載保護：提供
接口：2個可插拔的6針接線端子
反接保護：提供
機械特性外殼：金屬外殼，IP30防護等級
尺寸：94 x 135 x 142.7 mm（3.7 x 5.31 x 5.62 in）
重量：1630g
安裝方式：導軌、壁掛（可選套件）
工作環境工作溫度：
標準型號：0 ~ 60 °C（32 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN60950-1
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 2，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 2，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，EN 61000-4-8，EN 61000-4-12
Marine：DNV，GL
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）：240，000小時
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
-
標溫型號 產品編號 描述 EDS-518A-MM-SC-T EDS-518A-MM-SC，支持寬溫-40~75°C EDS-518A 16個10/100BaseT(X)端口，2 combo 10/100/1000BaseT(X) / SFP (mini-GBIC)端口的工業級網管型千兆冗余以太網交換機 EDS-518A-MM-SC 14個10/100BaseT(X)端口，2個多模的100BaseFX端口，SC接口和2個10/100/1000BaseT(X) / SFP (mini-GBIC)接口的工業級網管型千兆冗余以太網交換機 EDS-518A-MM-ST 14個10/100BaseT(X)端口，2個多模的100BaseFX端口，ST接口和2個10/100/1000BaseT(X) / SFP (mini-GBIC) 接口的工業級網管型千兆冗余以太網交換機 EDS-518A-SS-SC 14個10/100BaseT(X)端口，2個單模的100BaseFX端口，SC接口和2個10/100/1000BaseT(X) / SFP (mini-GBIC)接口的工業級網管型千兆冗余以太網交換機 EDS-518A-SS-SC-80 14個10/100BaseT(X) 端口2個單模（光纖傳輸距離 80 km）100BaseFX 端口，SC 接口，和2個10/100/1000BaseT(X) / SFP (mini-GBIC) 接口的工業級網管型千兆冗余以太網交換機 寬溫型號 產品編號 描述 EDS-518A-T EDS-518A，支持寬溫-40~75°C EDS-518A-MM-ST-T EDS-518A-MM-ST，支持寬溫-40~75°C EDS-518A-SS-SC-T EDS-518A-SS-SC，支持寬溫-40~75°C OPC服務器軟件 產品編號 描述 EDS SNMP-OPC服務器 含EDS-SNMP OPC 服務器軟件和手冊的光盤 導軌式電源 產品編號 描述 DR-4524 45W/2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入 DR-75-24 75W/3.2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入 DR-120-24 120W/5A DIN-Rail 24VDC 電源，由開關切換 88～132 VAC/176～264 VAC輸入 SFP-1G模塊 產品編號 描述 SFP-1GSXLC SFP模塊，1個1000BaseSX接口，LC接頭，0.5 km距離傳輸，0~60°C SFP-1GLSXLC SFP模塊，1個1000BaseSX接口，LC接頭，0.5 km距離傳輸，0 ~ 60 °C SFP-1GLXLC SFP模塊，1個1000BaseLX接口，LC接頭，10 km距離傳輸，0~60°C SFP-1GLHXLC SFP模塊，1個1000BaseLHX接口，LC接頭，40 km距離傳輸，0~60°C SFP-1GZXLC SFP模塊，1個1000BaseZX接口，LC接頭，80 km距離傳輸，0~60°C SFP-1GEZXLC SFP模塊，1個1000BaseZX接口，LC接頭，110km距離傳輸，0~60°C SFP-1G10ALC WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，10 km距離傳輸，TX 1310 nm，RX 1550 nm，0~60°C SFP-1G10BLC WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，10 km距離傳輸，TX 1550 nm，RX 1310 nm，0~60°C SFP-1G20ALC WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，20 km距離傳輸，TX 1310 nm，RX 1550 nm，0~60°C SFP-1G20BLC WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，20 km距離傳輸，TX 1550 nm，RX 1310 nm，0~60°C SFP-1G40ALC WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，40 km距離傳輸，TX 1310 nm，RX 1550 nm，0~60°C SFP-1G40BLC WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，40 km距離傳輸，TX 1550 nm，RX 1310 nm，0~60°C SFP-1GSXLC-T SFP模塊，1個1000BaseSX接口，LC接頭，0.5 km距離傳輸，-20~75°C SFP-1GLSXLC-T SFP模塊，1個1000BaseSX接口，LC接頭，0.5 km距離傳輸，-20 ~ 75 °C SFP-1GLXLC-T SFP模塊，1個1000BaseLX接口，LC接頭，10 km距離傳輸，-40~85°C SFP-1GLHXLC-T SFP模塊，1個1000BaseLHX接口，LC接頭，40 km距離傳輸，-40~85°C SFP-1GZXLC-T SFP模塊，1個1000BaseZX接口，LC接頭，80 km距離傳輸，-40~85°C SFP-1G10ALC-T WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，10 km距離傳輸，TX 1310 nm，RX 1550 nm，-40~85°C SFP-1G10BLC-T WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，10 km距離傳輸，TX 1550 nm，RX 1310 nm，-40~85°C SFP-1G20ALC-T WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，20 km距離傳輸，TX 1310 nm，RX 1550 nm，-40~85°C SFP-1G20BLC-T WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，20 km距離傳輸，TX 1550 nm，RX 1310 nm，-40~85°C SFP-1G40ALC-T WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，40 km距離傳輸，TX 1310 nm，RX 1550 nm，-40~85°C SFP-1G40BLC-T WDM-type (BiDi) SFP模塊，1個1000BaseSFP接口，LC接頭，40 km距離傳輸，TX 1550 nm，RX 1310 nm，-40~85°C 安裝配件 產品編號 描述 WK-46 壁掛式安裝套件 RK-4U “4U-high 19”機架安裝套件
