機架式工業以太網交換機
-

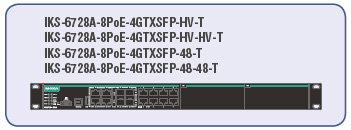

- 24+4G口千兆模塊化網管型PoE+以太網交換機
IKS-6728A-8PoE系列
-
簡介
IKS-6728A-8PoE系列是專為滿足企業及工業關鍵任務需求的千兆模塊化網管型PoE+以太網交換機。IKS-6728A- 8PoE配備最多24個10/100BaseT(X)端口或PoE/PoE+，以及4個combo千兆以太網端口。IKS-6728A-8PoE以太網交換機每個標準的PoE+端口能提供最高可達30W功率，同時能為高負載的PoE設備提供最高可達36W功率的高電源輸出，例如：有刮水器/加熱器功能的防風雨IP攝像頭，高性能無線AP以及堅固的IP電話。IKS-6728A-8PoE以太網交換機支持2種類型的電源輸入方式：支持PoE+口的48VDC和 110/220VAC的系統電源。這款以太網交換機同時支持各種管理功能，包括：STP/RSTP，Turbo Ring，Turbo Chain，PoE 電源管理，PoE設備自動檢測，PoE供電日程安排，PoE診斷，IGMP，VLAN，QoS，RMON，帶寬管理以及端口監控。 IKS-6728A-8PoE系列是專為特殊戶外惡劣環境而設計，支持3KV過載保護來確保PoE系統不間斷的可靠性。
優勢和特點
• 先進的PoE管理功能：PoE輸出設置，PD故障檢測，PoE
日程安排以及PoE診斷
• 命令行界面（CLI），可快速配置主要網管功能
• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持EtherNet/IP和Modbus/TCP工業以太網協議，用于
設備的管理及監控
• 兼容PROFINET協議，進行透明數據傳輸
• 支持Turbo Ring，Turbo Chain（自愈時間 < 20 ms @
250臺交換機），RSTP/STP和MSTP網絡冗余
• IGMP Snooping和GMRP過濾組播封包
• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP協
議，簡易網絡規劃
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡
穩定性
• 采用IEEE 802.3ad，LACP優化網絡帶寬
• 支持TACACS+，IEEE 802.1X，SNMP v3，HTTPS和SSH，
加強網絡安全性
• 支持SNMPv1/v2c/v3不同等級的網絡管理協議
• 采用RMON有效提升網絡監測和預測能力
• 支持帶寬管理，確保網絡穩定，基于MAC地址的端口鎖
定，防止非法入侵
• 支持端口鏡像功能，便于在線調試
• 通過E-mail和繼電器輸出自動報告意外事件
• 自動恢復在線設備的IP地址
• 自動快速線路恢復
• 可通過網頁瀏覽器，Telnet/Serial console，CLI，
Windows utility和ABC-02-USB進行配置
-
硬件規格
技術參標標準：
IEEE 802.3af/at適用于PoE/PoE+ output
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMP v1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，SSH，Syslog，DHCP
Option 66/67/82，EtherNet/IP，Modbus/TCP，LLDP，IEEE
1588 PTPv2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，被壓式流控
交換機屬性優先級隊列：4
最多可用的VLAN數：64
VLAN ID范圍：VID 1 ~ 4094
IGMP組：256
MAC地址表大?。? K
封包緩沖區大?。? Mbit
接口快速以太網：8口10/100BaseT(x)或PoE+ 10/100BaseT(X)
2個模塊化插槽，支持任何8或6口的帶10/100BaseT(X)，
100BaseFX(SC/ST connector)，100Base SFP，或者
PoE+10/100BaseT(X)接口的模塊
注：請看點擊Moxa官網了解IM-6700快速以太網模塊及PoE+模塊信息
千兆以太網：適合安裝4口10/100/1000BaseT(X)或
100/1000Base SFP
Console 口：USB系列console（B類型接口）
USB儲存口：USB儲存（A類型接口適用于ABC-02-USB-T）
系統LED指示燈：PWR1，PWR2，EPS1，EPS2，STATE，
FAULT，MSTR/HEAD，CPLR/TAIL
報警通知：1個繼電器輸出，電流負載能力3 A @ 30 VDC
電源需求輸入電壓：
HV型號：
• 110/220 VAC (85 ~ 264 VAC) 適用于交換機系統
• 48 VDC (46 ~ 57 VDC) 適用于PoE系統
(53 ~ 57 VDC被推薦用于PoE+系統)
48 VDC型號:
• 48 VDC (46 ~ 57 VDC) 適用于交換機和PoE系統
輸入電流:
HV型號:
• PWR 輸入電流 (交換機系統):
Max. 0.33 A @ 110 VAC
Max. 0.24 A @ 230 VAC
• EPS 輸入電流 (PoE系統):
Max. 0.29 A @ 48 VDC（不包括電力消耗的PoE設備）
48 VDC 型號:
• PWR/EPS 輸入電流 (交換機系統):
Max. 0.53 A @ 48 VDC（不包括電力消耗的PoE設備）
過載保護：提供
反接保護：提供
模塊化機架式以太網交換機系統，IKS-6728A-8PoE系列
機械特征外殼：IP30防護等級
尺寸：440 x 44 x 280 mm (17.32 x 1.37 x 11.02 in)
重量：IKS-6728A-8PoE-4GTXSFP-HV-HV-T: 4250 g
IKS-6728A-8PoE-4GTXSFP-HV-T: 4150 g
IKS-6728A-8PoE-4GTXSFP-48-48-T: 4250 g
IKS-6728A-8PoE-4GTXSFP-48-T: 4150 g
安裝方式：19英寸機架式安裝
工作環境工作溫度：-40 ~ 75 ℃ (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 60950-1，EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3，
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，EN 61000-4-8，EN 61000-4-11
Rail Traffic: EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：請登錄Moxa網站，獲取最新認證信息。
MTBF（平均無故障時間）時間：214，975 hrs
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
-
可選型號 產品編號 描述 IKS-6728A-8PoE-4GTXSFP-HV-HV-T 前側出現，寬溫(-40 ~ 75 ℃),4個10/100/1000BaseT(X)或 100/1000BaseSFP*，最高可達24個10/100BaseT(X)或 PoE+ ports，最多可達12個100BaseFX，最高可達20個100BaseSFP*，1個HV (85 ~ 264 VAC)隔離電源提供1,1個HV (85 ~ 264 VAC)隔離電源提供2 IKS-6728A-8PoE-4GTXSFP-HV-T 前側出現，寬溫(-40 ~ 75 ℃),4個10/100/1000BaseT(X)或 100/1000BaseSFP*，最高可達24個10/100BaseT(X)或 PoE+ ports，最多可達12個100BaseFX，最高可達20個100BaseSFP*，1個HV (85 ~ 264 VAC)隔離電源提供1 IKS-6728A-8PoE-4GTXSFP-48-48-T 標準溫度(-10 ~ 60 ℃),20個100/1000BaseSFP*，4個Combo Port， 10/100/1000BaseT(X)or 100/1000BaseSFP*，4個10GbESFP+*，1個隔離電源1：48 VDC (46 ~ 57 VDC)，1個隔離電源2：48 VDC (46 ~ 57 VDC) IKS-6728A-8PoE-4GTXSFP-48-T 標準溫度(-10 ~ 60 ℃),12個10/100/1000BaseT(X)，8個100/1000BaseSFP*，4個Combo Port， 10/100/1000BaseT(X)or 100/1000BaseSFP*，4個10GbESFP+*，1個48 VDC (46 ~ 57 VDC)隔離電源
