導軌式非網管型工業以太網交換機
-
- 5和8口非網管型以太網交換機
EDS-208A/205A系列
-
簡介
EDS-205A/208A系列是5口或8口工業非網管型以太網交換機，支持IEEE802.3/802.3u/802.3x，10/100M，全/半雙工，MDI/MDI-X自適應。EDS-205A/208A系列交換機提供兩路12/24/48 VDC（9.6 ~ 60 VDC），18 ~ 30 VAC冗余電源輸入，可以同時連接到直流或者交流電源。此系列產品已專為惡劣的工業環境所設計，比如海運（DNV/GL/LR/ABS/NK）或危險環境（Class I Div. 2/ATEX Zone 2），符合FCC，TUV，UL和CE標準。EDS-205A/208A交換機可以在-10 ~ 60 °C的標準溫度或-40 ~ 75°C的寬溫下工作。所有型號都通過100%燒機測試，確保能滿足工業自動化應用的特殊需求。EDS-205A/208A具有撥碼開關，可以啟用或者禁用廣播風暴保護功能，為不同的工業應用提供另外一種靈活的解決方案。
特點
- 10/100BaseT（X）（RJ45），100BaseFX（SC或ST接口，單/多模）
- 雙冗余12/24/48 VDC，18 ~ 30 VAC功率輸入
- IP30金屬外殼
- 強固的硬件設計適用于危險環境（Class I Div. 2/ATEX Zone 2）和海事應用（DNV/GL/LR/ABS/NK）
- 工作溫度-40 ~ 75 °C（寬溫型號）
- 技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3x適用于Flow Control
處理類型：存儲和轉發
流控：IEEE802.3x全雙工，背壓式流控
交換機屬性MAC地址表大小：1 K
封包緩沖區大小：512 Kbit
接口光纖接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自動偵測，全/半雙工，MDI/MDI-X自適應
DIP開關：啟用/禁用廣播風暴保護
LED指示燈：Power，10/100M（TP端口），100M（光口）

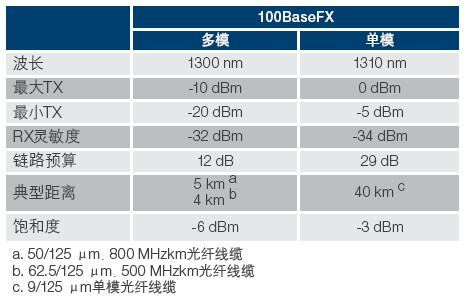

光纖
電源需求輸入電壓：12/24/48 VDC（9.6 ~ 60 VDC），18 ~ 30 VAC（47 ~ 63 Hz），冗余雙電源輸入
輸入電流：
EDS-205A：0.1 A @ 24 V
EDS-205A-M/S：0.11 A @ 24 V
EDS-208A：0.13 A @ 24 V
EDS-208A-M：0.17 A @ 24 V
EDS-208A-MM/SS：0.22 A @ 24 V
過載電流保護：1.1 A
接口：1個可插拔的4針接線端子
反接保護：支持
機械特性包裝：鋁制外殼，IP30防護
尺寸：
EDS-205A：30 x 115 x 70 mm（1.18 x 4.52 x 2.76 in）
EDS-208A：50 x 115 x 70 mm（1.96 x 4.52 x 2.76 in）
重量：
EDS-205A：175 g
EDS-208A：275 g
安裝：導軌、壁掛安裝（可選套件）
工作環境工作溫度：
標準型號：-10 ~ 60 °C（14 ~ 140 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL 508
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，EN 61000-4-8，EN 61000-4-11
Marine：DNV，GL，LR，ABS，NK
Wheeled Vehicles：e-Mark（E1）（僅EDS-208A）
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）： 時間：
EDS-205A系列: 3,040,784 hrs
EDS-208A系列: 2,428,212 hrs
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
-
標溫型號 產品編號 描述 EDS-208A-M-ST 非網管型以太網交換機，7個 10/100BaseT(X)口,和 1個 多模100BaseFX口，ST接頭, -10 到60°C 操作溫度 EDS-208A-SS-SC 非網管型以太網交換機，6個 10/100BaseT(X) 口, 和 2 個單模100BaseFX口, SC接頭，-10 到 60°C 操作溫度 EDS-208A-S-SC 非網管型以太網交換機， 7個 10/100BaseT(X) 口, 和 1 個單模100BaseFX口，SC接頭，-10到 60°C 操作溫度 EDS-208A-M-SC 非網管型以太網交換機， 7個 10/100BaseT(X) 口, 和1個 多模100BaseFX口，SC接頭，-10 到 60°C 操作溫度 EDS-208A-MM-ST 非網管型以太網交換機， 6 個10/100BaseT(X) 口, 和 2 個多模100BaseFX口, ST 接頭， -10 到 60°C 操作溫度 EDS-208A-MM-SC 非網管型以太網交換機，6個 10/100BaseT(X) 口, 和2 個多模100BaseFX 口， SC接頭口, -10 到 60°C 操作溫度 EDS-208A 非網管型以太網交換機，8個10/100BaseT(X) 口, -10 到 60°C 操作溫度 EDS-205A-M-ST 工業級非網管型以太網交換機，4個10/100BaseT(X)接口，1個多模100BaseFX接口，ST接頭，-10~60°C操作溫度 EDS-205A-M-SC 工業級非網管型以太網交換機，4個10/100BaseT(X)接口，1個多模100BaseFX接口，SC接頭，-10~60°C操作溫度 EDS-205A 工業級非網管型以太網交換機，5個10/100BaseT(X)接口，金屬外殼，-10~60°C 寬溫型號 產品編號 描述 EDS-205A-T 工業級非網管型以太網交換機，5個10/100BaseT(X)接口，金屬外殼，-40~75°C EDS-205A-M-ST-T 工業級非網管型以太網交換機，4個10/100BaseT(X)接口，1個多模100BaseFX接口，ST接頭，-40~75°C操作溫度 EDS-208A-S-SC-T 非網管型以太網交換機， 7個 10/100BaseT(X) 口, 和 1 個單模100BaseFX口，SC接頭，-40到 75°C 操作溫度 EDS-208A-MM-ST-T 非網管型以太網交換機, 6 個10/100BaseT(X) 口, 和 2 個多模100BaseFX口, ST 接頭， -40 到 75°C 操作溫度 EDS-208A-M-SC-T 非網管型以太網交換機， 7個 10/100BaseT(X) 口, 和1個多模 100BaseFX口，ST接頭，-40 到 75°C 操作溫度 EDS-208A-M-ST-T 非網管型以太網交換機，7個10/100BaseT(X) 口, 和 1 個多模100BaseFX口，ST接頭 ，-40 到 75°C 操作溫度 導軌式電源 產品編號 描述 MDR-40-24/60-24 40/60 W導軌安裝式24V直流電源，工作溫度-20 ~ 70 °C DR-4524 45W/2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入 DR-75-24 75W/3.2A DIN-Rail 24VDC 電源，通用 85～264 VAC 輸入 DR-120-24 120W/5A DIN-Rail 24VDC 電源，由開關切換 88～132 VAC/176～264 VAC輸入 安裝配件 產品編號 描述 WK-30 壁掛式安裝工具（僅EDS-G205系列） WK-46 壁掛式安裝套件 RK-4U “4U-high 19”機架安裝套件
