RS-232到RS-422/485
-
- 串口取電型RS-232到RS-422/485轉換器可選2.5KV光電隔離保護
TCC-80/80I系列
-
簡介
TCC-80/80I轉換器可實現RS-232到RS-422/485轉換，而無需外接電源。它支持半雙工2線RS-485和全雙工4線RS-422/485，可實現在RS-232 TxD和RxD信號之間的轉換。此外，TCC-80采用了15 KV ESD保護，可以有效防止靜電放電導致的設備損壞。除此之外，TCC-80/80I采用了15 KV ESD保護，可以有效防止靜電放電導致的設備損壞。TCC-80I是高速采用串口取電帶2.5 KV隔離保護的轉換器。
還提供了通過檢測RS-232輸出信號TxD狀態來實現RS-485自動數據流向控制的功能。這樣一來，客戶不必通過編程來控制RS-485數據的流向。此外TCC-80I的LED指示燈，可供監測TCC-80I是否有足夠的電源供電。通過RS-232串口取電

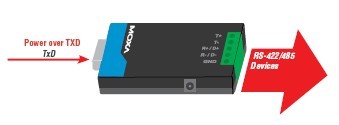

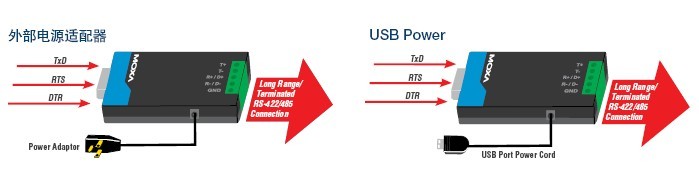

TCC-80/80I的RS-232接口為DB9孔式插頭，可直接與PC機相連，并通過TxD取電。無論該電平信號高低與否，TCC-80/80I都可以從這些數據/握手信號線上獲取足夠的電源。若某些應用中沒有握手信號、串口線纜過長或RS-232設備功率過低時。客戶可以采用外部供電的方式。電源要求在5-12VDC，例如USB供電或電源適配器。
串口取電的功率消耗
安裝使用TCC-80或TCC-80I轉換器時，尤其要注意電源功耗，RS-232電纜長度以及RS-422/485的傳輸距離。通常TCC-80/TCC-80I的功耗為50mW，PC機上的標準串口能夠通過TxD、RxD和DTR提供大概70-90mW的電源功率。此外，RS-232與主機之間的電纜長度應短于15m（@9600 bps）以確保在傳輸過程中的電源功率損耗降至最低。余下的功率則用于RS-422/485信號的傳輸。
串口取電和光電隔離

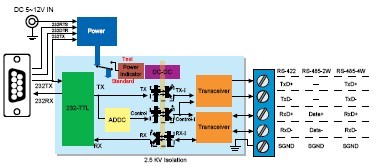

TCC-80/80I的RS-232接口為DB9孔式插頭，可直接與PC機相連，并通過TxD取電。該產品通過內置的光偶將電氣信號轉換為光信號，隨后再將光信號轉換為電氣信號從而實現光電隔離。這樣一來，內、外部電路之間便實現了隔離。這種方式還可以防止接地環流，降低數據丟失的幾率，同時對串口進行保護。
LED電源指示燈
TCC-80/80I的RS-232接口為DB9孔式插頭，可直接與PC機相連，并通過TxD取電。該產品通過內置的光偶將電氣信號轉換為光信號，隨后再將光信號轉換為電氣信號從而實現光電隔離。這樣一來，內、外部電路之間便實現了隔離。這種方式還可以防止接地環流，降低數據丟失的幾率，同時對串口進行保護。
- RS-232接口：孔式DB9
信號：
RS-232：TxD，RxD，GND
（內部回路：RTS ~ CTS，DTR ~ DSR和DCD）
RS-422/485
接口：接線端子或DB9針式
信號：（通過撥碼和DIP開關選擇）
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
RS-485數據流向控制：ADDC®（自動數據流向控制）
串口通訊波特率：50 bps ~ 115.2 Kbps
ESD保護：15 KV
光電隔離保護：1分鐘2.5 KV rms（僅TCC-80I）
機械特性外殼：ABS + PC
尺寸：42 x 80 x 22 mm（1.65 x 3.15 x 0.87 in）
重量：50 ± 5 g
工作環境工作溫度：0 ~ 60 °C（32 ~ 140 °F）
存儲溫度：-20 ~ 75 °C（-14 ~ 167 °F）
相對濕度：5 ~ 95%（無凝露）
電源需求電源輸入接口：RS-232口（TxD，RTS，DTR）或電源輸入插孔
輸入電壓：5 ~ 12 VDC
電源功耗：
TCC-80：10 mA @ 5 V（禁用終端電阻）
TCC-80I：20 mA @ 5 V（禁用終端電阻）
安規認證Safety：UL 60950-1
EMC：CE，FCC
EMI：FCC Part 15 Subpart B Class B
EMS：
EN 61000-4-2（ESD）Level 2，
EN 61000-4-3（RS）Level 2，
EN 61000-4-4（EFT）Level 2，
EN 61000-4-5（Surge）Level 2，
EN 61000-4-6（CS）Level 2，
EN 61000-4-8（SFMF）Level 1
Green Product：RoHS，CRoHS，WEEE
MTBF（平均無故障時間）：2,781,161小時
數據庫：Telcordia（Bellcore），GB
保修保修期：5年
-
可選型號 產品編號 描述 TCC-80-DB9 串口取電型RS-232轉RS-422/485轉換器，帶1.5 KV ESD保護， RS-422/485接口為DB9針式接口 TCC-80I 串口取電型RS-232轉RS-422/485轉換器，帶1.5 KV ESD保護和2.5 KV光電隔離保護，RS-422/485采用接線端子 TCC-80I-DB9 串口取電型RS-232轉RS-422/485轉換器，帶1.5 KV ESD保護 2.5 KV光電隔離保護，RS-422/485接口采用DB9針式接口 TCC-80 串口取電型RS-232轉RS-422/485轉換器，帶1.5 KV ESD保護，RS- 422/485采用接線端子 可選配件 產品編號 描述 CBL-F9M9-20 針式DB9到孔式RS-232連接線（20 cm）
