項目描述

半導體制造需要采用危險的化學品和氣體進行精確的納米級操作。危險氣體和空氣中氧氣的比例若是異常的高，可能會導致發生昂貴的故障，甚至以生命作為代價。傳統意義上，半導體廠商都使用可編程邏輯控制器（PLC）進行來監控氧氣濃度，控制報警和管理通風系統，以便隨時通入新鮮氧氣來盡快恢復濃度比例。盡管PLC非常適合此類控制應用，但其被動的通信機制成為一大限制。特別是，中央SCADA系統必須采用傳統的RS-485來反復輪詢氧氣傳感器，這意味著無法獲得實時的氧氣濃度數據。世界上最大的半導體制造商需要一種解決方案，來監控實時的氧氣濃度，觸發報警，以及控制通風系統。

系統需求

• 氣體濃度異常時，向控制中心和SCADA系統發出實時報警
• 具有邏輯控制的本地報警，提醒氣體濃度
• 混合的模擬和數字I/O解決方案，兼容更多設備
• 高可靠性
• 以太網通信

Moxa解決方案

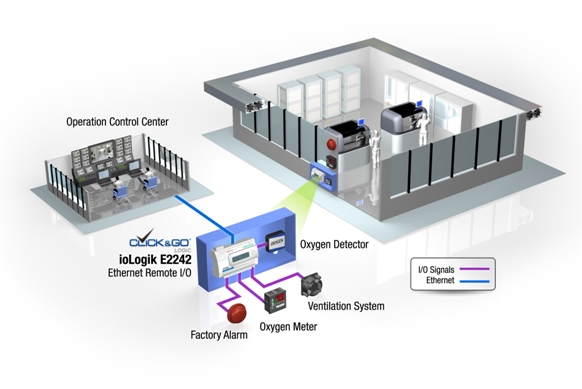

與被動等待中央SCADA系統輪詢遠程傳感器不同，ioLogik E2242系列以太網I/O具有本地智能通訊能力，在模擬氣體讀數發生變化是，可以主動向SCADA系統發出更新。這種主動通訊的架構比傳統的輪詢架構可以減少更多的網絡帶寬需求，同事還可確保SCADA系統獲得實時的氣體讀數。Moxa獨有的自動標簽生成技術大大簡化了這些功能的配置，所以SCADA工程師可以專注于系統的其他部分，而無需浪費時間在OPC server上建立標簽。

更具體地說，ioLogik E2242的免編程前端控制邏輯Click&Go™可以使I/O設備觸發本地報警，然后啟動風扇將新鮮氧氣送入車間，并同時以email、TCP、UDP或SNMP trap將氧氣含量低的報警信息發送至運營控制中心OCC。當OCC的中央計算機接到報警信息，會發送一個遠程操作關閉ioLogik的報警功能。最后，當ioLogik E2242監測出含氧量已達安全值時，會主動關閉風扇。在這個過程中，ioLogik E2242智能以太網I/O可以提供實時的氧氣濃度數據，并報警、通風控制，以保證半導體制造過程的安全平穩。

Why Moxa

• 標簽即時更新，Active OPC Server提供實時監控
• 菊花鏈拓?fù)浣Y(jié)構，降低布線成本
• 只有達到閥值時才會發送狀態報告，減少不必要的網絡流量
