項目介紹

通常，抽水設施的監測和管理使用專門的SCADA系統是與其它網絡物理隔離的，使得難以或無法訪問外部的物理控制中心。以太網和基于IP的通信技術，讓實現全球訪問和易于集成到其他系統與網絡這樣功能的一個更為靈活和強大的系統變得有可能和成本更低。然而，某些因素必須滿足，以保持必要的可靠性，安全性，并與現有系統兼容。

例如, 抽水設施的現有系統可能已經被專業CCTV攝像機，傳感器和軟件深度綁定了，因此可能根本就不能選擇更換此類設備。此外，當將以前封閉的網絡與一個較大的網絡或因特網連接時，為保障數據免受未經授權的訪問而實施強健的安全性措施是絕對必要的。最后，以確保最大可用性的其它形式最關鍵系統的備份訪問可能是非常可取的。

系統需求

• 讓以太網上的傳感器數據和CCTV視頻源都可以很安全
• 與現有的SCADA系統和終端的無縫集成
• 為關鍵數據提供備份通訊和安全的VPN通道

Moxa解決方案

Moxa能夠?qū)F(xiàn)有的抽水站監控系統無縫集成到更大的以太網網絡，同時保持高水平的可靠性和這類設施的安全性。

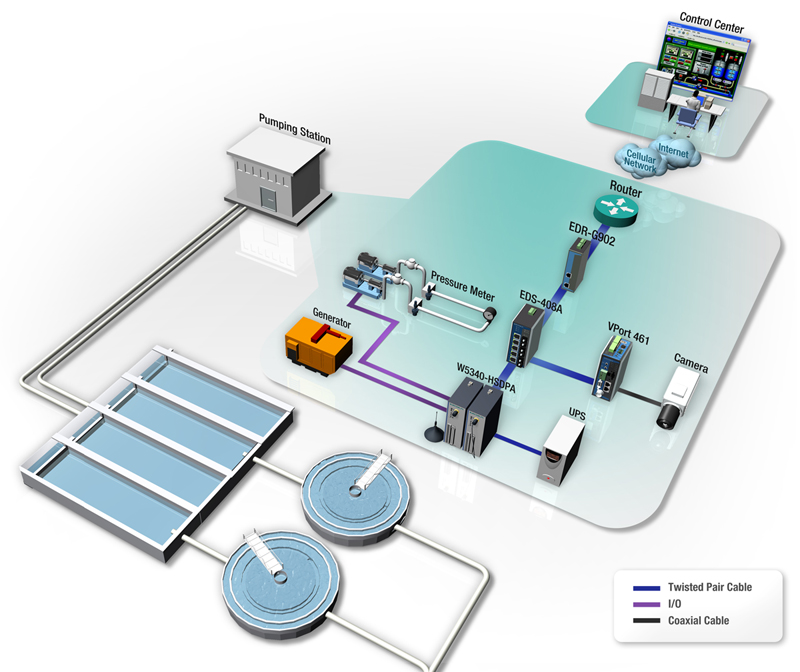

在上面的例子中，為設備提供以太網連接的是Moxa的EDS-408A，它為通訊可靠性提供了豐富的網絡管理功能，并支持高性能的冗余拓撲結構，可以在幾毫秒內恢復中斷的通訊鏈路。通過使用Moxa的EDR-G902，一個高性能的IPSec VPN安全路由器，提供了極強的多層次保護讓該網絡免受未經授權的訪問。

將實際監控設備連接到網絡的是Moxa的 VPort 461 和 ioLogik W5300。VPort 461連接著CCTV攝像機，并將它們轉換稱視頻數據流，以便通過網絡進行查看。 它支持的免費SDK能夠花費更少開發時間和精力將視頻流直接集成到SCADA軟件中。

ioLogik W5300是一種多功能的RTU ，連接水壓力傳感器、UPS機組和其它設備，實現通過SCADA系統來監視和觸發這些設備。它內置了蜂窩式網絡的無線通訊，在網絡連接中斷的情況下能夠提供緊急訪問。

這些產品是為工業應用設計的，能夠在極端溫度下運轉。它們符合工業協議和規范，適合各種環境和現場。

Why Moxa

• 專為工業應用設計的，包括寬溫
• 方便將現有的設備和系統集成到以太網絡
• 具有高可靠性和安全性，包括備份通信的無線通道
• 能夠集成視頻監控系統和實時傳感器數據到以太網絡和SCADA系統
•
