背景描述：

中國東北某軍工單位，始建于1951年5月31日。為實踐“科技奧運”理念、服務奧帆賽氣象保障任務，該司與中國氣象局大氣探測技術中心共同研發出“天象一號”無人船氣象探測系統，該系統由兩部分組成：一是海上無人探測平臺，即“天象一號”的無人船；二是地面控制系統。

“奧帆賽”期間，“天象一號”將完成海上航行區域或指定區域(奧運會帆船賽區)的氣象、水文參數等測量任務，可提供風速、風向、氣溫、濕度、水溫等數據。“天象一號”最大長度6.70米，最大寬度2.45米，總高3.50米，重2.30噸，投資近200萬元。灰色的船體由碳纖維制成，里面有包括智能駕駛、雷達搜索、衛星應用、圖像處理與傳輸?shù)惹把丶夹g(shù)設備。

系統應用描述：

在地面控制中心，各種設備的開關接在ioMirror E3210的DI輸入端，通過無線微波的方式與無人氣象船建立通信鏈路，借助于ioMirror E3210的Peer to Peer 的功能，與安裝在船上的另一臺ioMirror E3210來控制船上各種信號燈。無需PC，無需編程，就可以通過無線網絡對無人氣象船上的各種燈光信號進行控制。

無人氣象船上的各種氣象數據則是用一對NPort 5410，通過Pair connection 的方式走無線微波傳送到陸地控制中心。oMirror E3210具備8路DI和8路DO，一路以太網口。對于局域網而言，ioMirror 幾乎可以實時的傳輸信號，其數據刷新率為20ms/次。通過ioMirror服務器，遠端傳感器信號便可以經由現有的以太網絡精確傳送到本地控制器。信號傳輸不在受距離限制，信號精度也得到保證。

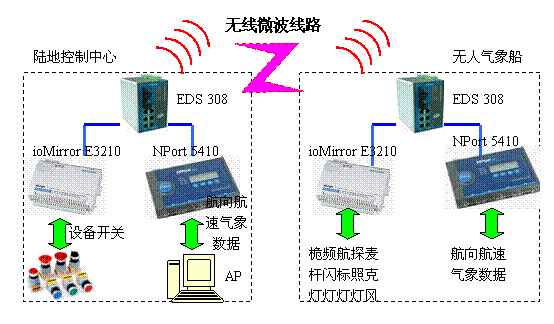

天象一號整體架構如下：

整體效益

• ioMirror E3210特有Peer to Peer 功能，透過以太網絡延伸信號的傳輸距離，無需布線，無需編程
• 網絡連接狀態可實現本地多中警示方式，并支持主動將報警信息發送多達10個監測中心站
• MOXA整體解決方案，一站式服務
