項目描述

采礦作業是非常危險的，通常會發生不可預知的事情。事實上，由于需要持續擴展采礦范圍和井下巷道，整個作業環境也是處于不斷變化的狀態。

東歐某礦區需要布建基于IP通信的遠程監控系統。為了確保礦區的控制和傳感器系統穩定可靠且一直運行，更重要的是需要保護礦工在如此惡劣的危險環境下的工作安全性，這個遠程監控系統需要能獲取實時數據。然而，隨著礦區范圍的擴大以及井下巷道的增加，需要部署越來越多的傳感器，I/O節點和監控攝像頭，而與此同時，也需要更多的網絡節點和網絡設備，相應骨干網的帶寬也需要增加。

遠程傳感器、I/O節點和監控攝像頭都需要通過網絡傳輸數據，且彼此之間的距離可能是幾百米，甚至數千米。光纖是一種解決方案，但井下環境復雜，分支巷道眾多，布線較為不易。不僅如此，管理人員需要通過遠程工業網絡管理系統來隨時監控網絡的運行狀態，根據發生的事件做出及時準確的判斷，這樣可以提高生產效率，也降低了需要人力去現場排查故障所帶來的危險性和更高的成本。另外，由于是跨站點通信，因此必須使用三層網絡設備。

系統需求

• 控制信號和視頻的傳輸距離需達1公里
• 使用現有的銅線來構建IP網絡，并根據環境需要滿足網絡的靈活性和可擴展性
• 3層交換機，無風扇設計，豐富的端口，以滿足分布式網絡和惡劣應用環境的需求
• 易于安裝、故障診斷和管理

Moxa解決方案

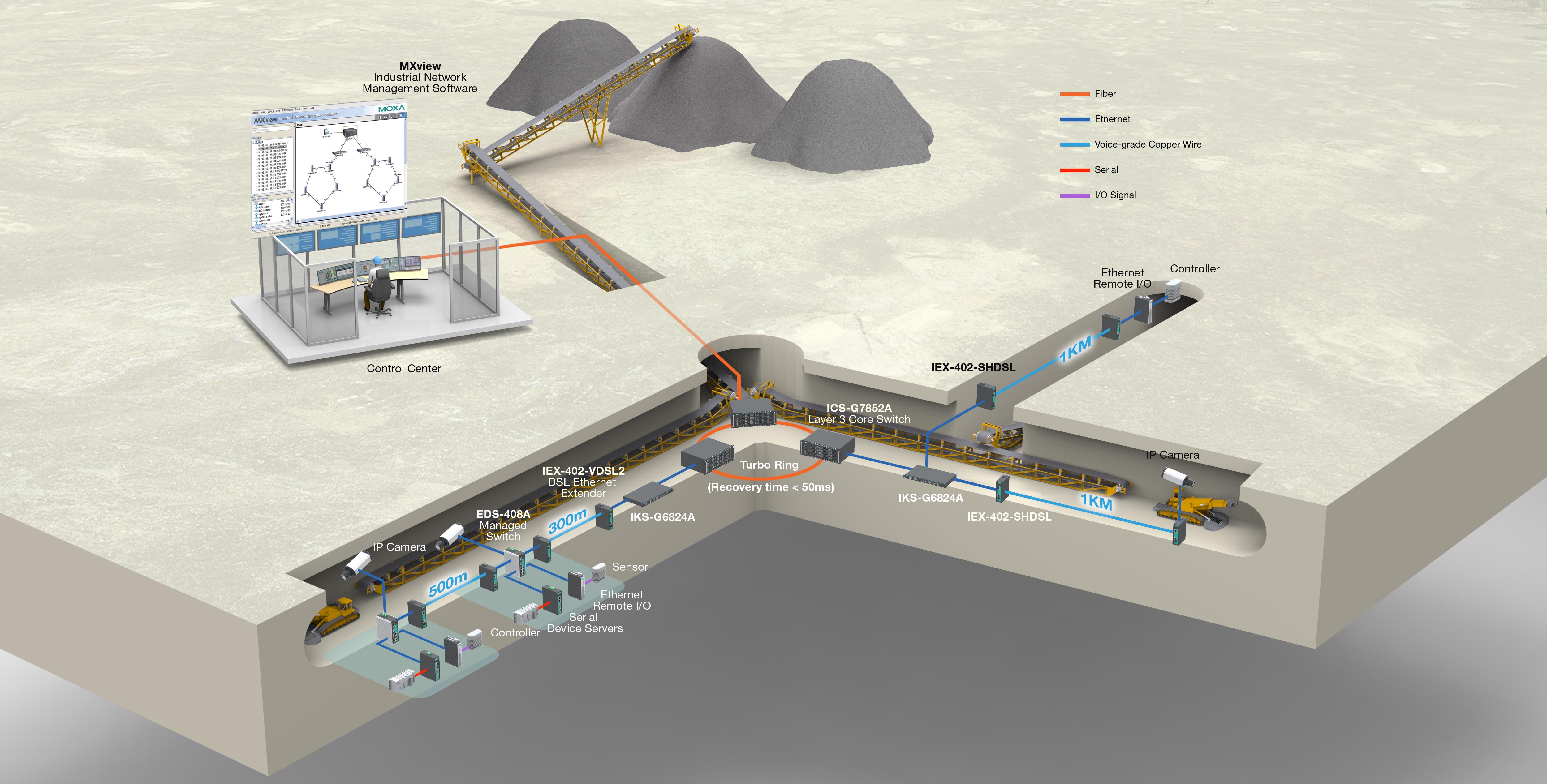

Moxa為該礦區提供了工業級網管型DSL以太網擴展器，基于VDSL2標準可傳輸300米至3公里，基于G.SHDSL的點對點傳輸最遠可達8公里。這樣可以通過網絡連接遠程傳感器、I/O節點和監控攝像頭，采用菊花鏈的方式與礦井原有的銅線連接。采用這種解決方案，工作人員可以非常輕松的根據礦區范圍的擴大以及巷道的增加，在原有布線基礎上靈活的擴展其通信網絡。

整個系統的三層骨干網絡采用的設備均為無風扇設計，且支持寬溫，以確保在惡劣的井下環境可以可靠的運作。此外，搭配使用集中式網絡管理軟件，使得工作人員在控制室可以監控并了解整個網絡的狀態。

Why Moxa

• 利用DSL技術，可以基于現有的銅線來構建點對點的以太網通信
• 支持長距離傳輸，于VDSL2標準可傳輸3公里，基于G.SHDSL的點對點傳輸最遠可達8公里，速率分別可達100 Mbps*和15.3 Mbps**
• 自動CO/CPE協商技術，即插即用，便于快速安裝
• LED指示燈顯示，便于現場故障排除
• 工業級無風扇設計，適用于惡劣的現場環境，提高系統可靠性，降低運營成本
• MXview網絡管理軟件，可視化界面便于遠程網絡管理
• 5年質保
