項目描述

為了減少碳排放，中國政府正通過補貼和獎勵計劃，鼓勵高能耗企業實行能源管理系統（EMS）。

杭州某國有煙草公司開始實行這個能源優化計劃，并開始部署EMS系統。EMS包含了很多和能源相關的子系統，包括空調、同分和燃氣等系統。通過對每個子系統的實時監控來提升能源使用效率。在EMS系統中，工業以太網交換機發揮了非常重要的作用，它為整個EMS系統建立了一個高效可靠的數據通訊骨干網絡。

但是，不是任何一臺工業以太網交換機就可以的。由于交換機大多安裝在工廠里，因此交換機必須能承受惡劣的工業環境。此外，因為EMS系統匯聚了子系統中大量的數據，因此骨干網絡必須具備高帶寬、可擴展和冗余的網絡特性，來面對未來的擴展需求。Moxa核心交換機為杭州卷煙廠構建了一個高可靠的千兆骨干通訊網絡。

系統需求

• 網絡冗余，提供高效的數據可用性
• 可擴展的網絡架構，支持千兆通訊能力
• 堅固的工業特性，適用于惡劣的現場環境

Moxa解決方案

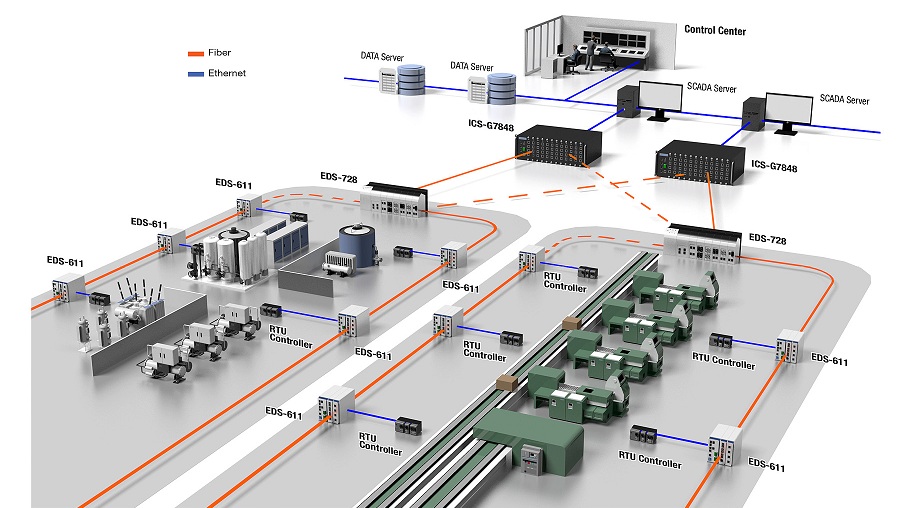

杭州卷煙廠的EMS能源管理系統被分為幾個不同的能源管理網絡，每個網絡覆蓋一個能源管理子系統，如水冷卻、空調、燃油、燃氣、蒸汽房和變電系統等。這些子系統都通過PLC和RTU進行數據采集，然后通過以太網絡將數據發送到控制中心。

由于EMS系統處理的數據量非常大，需要一個可靠的千兆骨干網絡，可以承載數據、音頻和視頻信息在同一個網絡上進行傳輸。因此，每一個子系統配備了Moxa的EDS-611，這是一款支持8個網口和3個千兆端口的緊湊型模塊化網管型工業以太網交換機，最多支持3個千兆端口用于高速的數據通訊。這樣一來，工廠創建了一個具有高度靈活配置的千兆骨干網絡。

EDS-728系列千兆模塊化網管型以太網交換機作為匯聚層交換機，向下連接子網絡交換機，向上接入骨干網絡中的核心交換機。核心交換機選用的是兩臺ICS-G7848全千兆交換機，兩臺設備分別與匯聚層的EDS-728相連，來實現網絡的冗余。

Moxa為EMS提供一個可靠且具有 冗余技術的工業以太網解決方案，在一個單一網絡中，如果鏈路發生故障，可在50ms內實現快速恢復。此外，Moxa一系列接入層、匯聚層和核心層交換機具有工業等級的特性，通過各項工業認證，適用于惡劣的現場環境。產品本身具備模塊化的設計，可應對未來的擴展需求。總而言之，這一整套工業以太網交換機的使用，為卷煙廠的EMS系統提供了最大的性價比優化。

Why Moxa

• 無風扇設計，支持-40~75℃寬溫
• 支持Turbo Ring冗余協議（250臺交換機滿負載下，自愈時間<50ms）
• 模塊化設計，安裝更靈活
• 一站式edge-to-core解決方案，便于故障排除和系統維護
• 高性價比
