項目描述

華亭煤業集團公司所在的華亭礦區是國家13個大型煤炭基地，礦區總面積134平方公里，煤炭資源總量為28.5億噸。截至2011年底，公司保有煤炭資源量21.5億噸，可采儲量11.2億噸。

隨著華亭煤業集團公司旗下礦井開采規模的不斷擴大，作業范圍的不斷延伸，以及礦井開采工藝和裝備的信息化、智能化程度不斷的創新與提升，與之相配套的各個控制子系統、監測子系統、安全子系統營運而生，數據從采集、傳輸、分類、加工、挖掘等都需要統一的網絡傳輸平臺安全、快速、可靠的承載，為整個煤礦的調度指揮、安全生產、經營管理形成一個高效的管控一體化綜合業務系統平臺。

系統需求

• 采用工業以太網整合井上/井下各子系統間的通訊?
• 系統必須具備高可靠性，支持各種冗余和網絡管理功能?
• 三層千兆骨干通訊網絡，可支持所有數據、語音和視頻信息的通訊傳輸?
• 穩定可靠，可適用于惡劣的礦井環境?
• 實時的報警和事件管理

Moxa解決方案

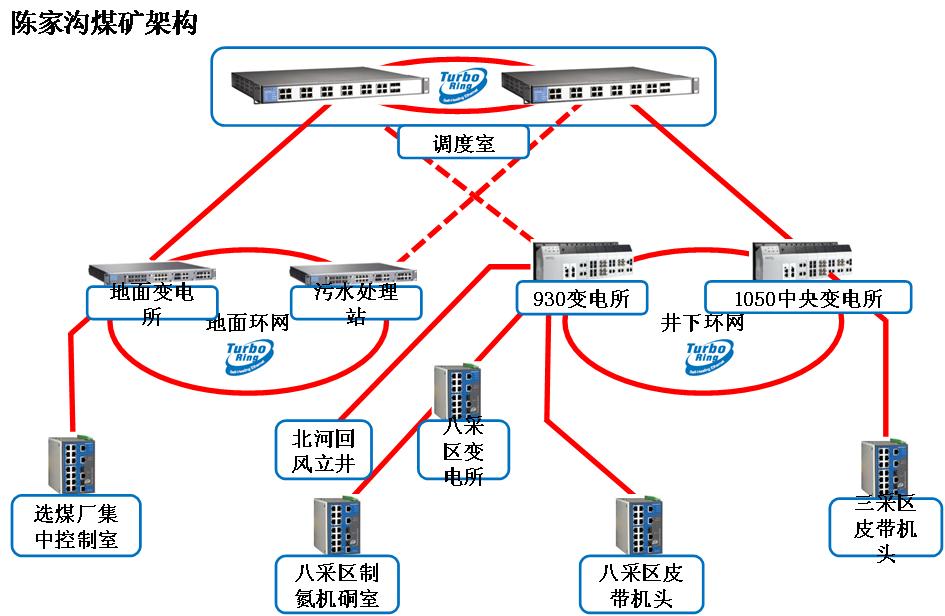

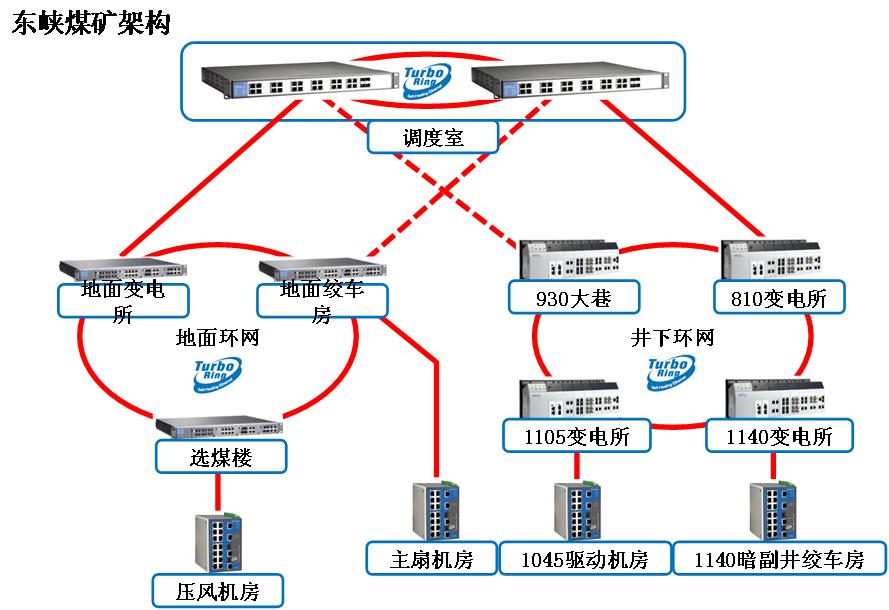

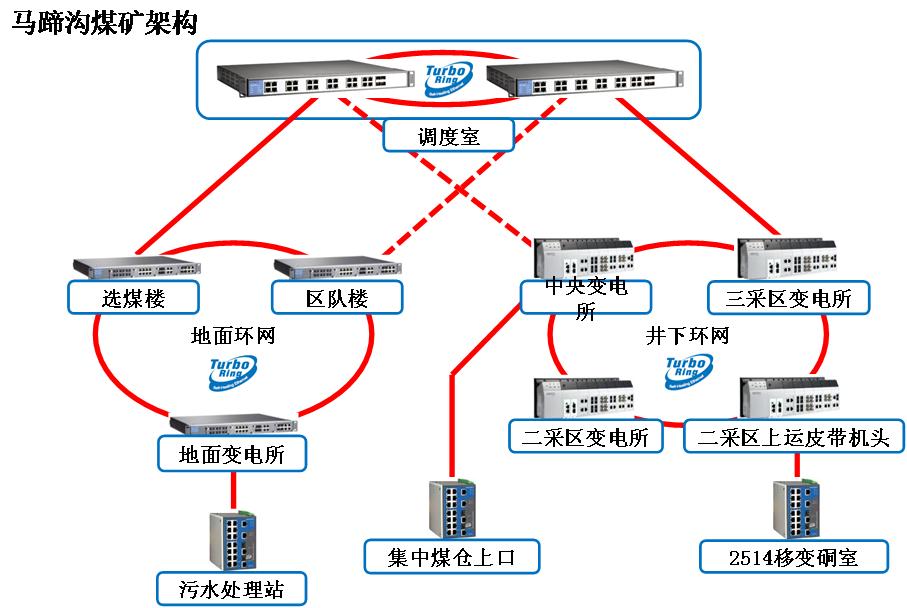

此次共有四個煤礦需要進行礦井綜合自動化系統的構建，分別是馬蹄溝煤礦、東峽煤礦、山寨煤礦和陳家溝煤礦，通過構建千兆地面骨干網絡和井下骨干網絡，將各個子系統接入各煤礦的調度中心，從而實現整個煤礦的高效調度和指揮監控中心。

Moxa交換機在該系統中提供了Edge-to-Core的完整解決方案，包括調度室的千兆骨干核心交換機、地面/井下骨干交換機，以及地面/井下分支交換機等，其高性能、高可靠的特點完全滿足現場的需求。

調度室：為了確保與控制中心進行數據傳輸，在調度中心采用2臺IKS-G6824三層千兆機架式交換機組建一個高效靈活的冗余網絡，可傳輸來自井下的數據、語音和視頻監控信息。IKS-G6824是一臺具有24個千兆端口的三層機架式工業交換機，支持Moxa獨有的Turbo Ring冗余技術，可在20ms內快速自愈。此外，采用雙機備份可以更好地確保骨干網絡的穩定可靠。

地面網絡：為了構建千兆冗余的地面通訊網絡，在選煤樓、變電所等區域選用了Moxa PT-7828模塊化千兆三層交換機，同樣采用Moxa Turbo Ring冗余協議構建環網，實現高可靠的網絡冗余。PT-7828具有模塊化設計，可選配4個千兆網口和24個百兆端口，千兆端口向上接入調度室的核心交換機，百兆端口向下接入地面分支交換機EDS-518A，從而構建一個完整的地面通訊網絡。

井下網絡：通過井下千兆環網接入調度室的核心交換機，從而構成井下安全監測監控、視頻監控、生產控制自動化的統一的網絡平臺。井下環境更為惡劣，Moxa交換機為適應井下防爆箱的尺寸，選用了EDS-828模塊化千兆三層交換機構建井下千兆冗余骨干網絡，井下分支交換機采用EDS-518A就近接入EDS-828。井下交換機解決方案均采用導軌安裝，體積小巧，且具有防爆認證，適用于井下惡劣的工作環境。

除構建一個高可靠的硬件平臺之外，Moxa還提供了MXview網管軟件，確保井上的管理人員可以輕松地管理整個網絡。MXview可以自動生成網絡拓撲架構圖，通過直觀的圖形化網絡拓撲顯示，可以顯示每個節點的狀態。不僅如此，MXview還包括實時報警、歷史數據分析和事件回放功能，可用于故障排除。

Why Moxa

• Moxa提供了Edge-to-Core工業以太網解決方案，可提供包括核心交換機、骨干交換機和分支交換機，以及其他用于現場設備層的網關和串口設備聯網功能?
• Moxa交換機支持Turbo Ring和Turbo Chain高效冗余協議，支持20ms內快速的網絡自愈（滿負載測試），確保網絡穩定可靠運行?
• Moxa交換機提供百兆、千兆及萬兆通訊能力，類型豐富?
• Moxa交換機均采用無風扇設計，支持-40~75℃寬溫，長MTBF，能適應礦井的惡劣工作環境?
• Moxa交換機均支持MXview網管軟件，通過可視化平臺進行管理和配置?
• Moxa交換機支持模塊化設計，可根據現場端口數量和類型進行選配，應用更靈活?
• Moxa交換機在各重要項目中均有成功應用，客戶口碑好
•
