項目介紹

對于危險行業，如FPSO（浮式生產，儲存和卸載），視頻監控是安全控制和監測的關鍵。Moxa與一個控制和儀器儀表供應商合作為石油和天然氣工業提供離岸FSPO平臺的關鍵性過程控制系統。使用Moxa的視頻編碼器，該系統能夠從模擬CCTV向IP網絡遷移，過程控制系統和IP視頻系統可以無縫集成，實現報警視頻監控。改善報警處理后，事件圖像可以很容易地在最短的時間內被搜索到。

系統需求

• 升級到IP視頻監控系統
• 將監控視頻整合到現有DCS平臺
• 使用DCS系統配置和觸發視頻彈出
• 抵御惡劣的FPSO環境

Moxa解決方案

模擬到IP視頻遷移

用于板載火焰監測的232模擬攝像機的視頻源使用Moxa的VPort354-T的4通道視頻編碼器轉換成MJPEG/MPEG流，它支持120 FPS和4CIF全幀率性能。VPort354-T具有堅固的設計，并具有IP30的金屬外殼，24 VDC/VAC冗余電源輸入，DIN導軌安裝和-30至70°C的工作溫度范圍。因為有這些和其他工業特色，VPort354-T是一個非常適合在FPSO船只的苛刻條件下使用的高度可靠和有效的解決方案。

監控系統的視頻錄制

由于使用VPORT354-T，供應商能夠使用捆綁的VPort SDK PLUS部署他們的視頻管理系統的錄像功能，可以觸發事件或歷史回放和搜索。

DCS系統的視頻查看器

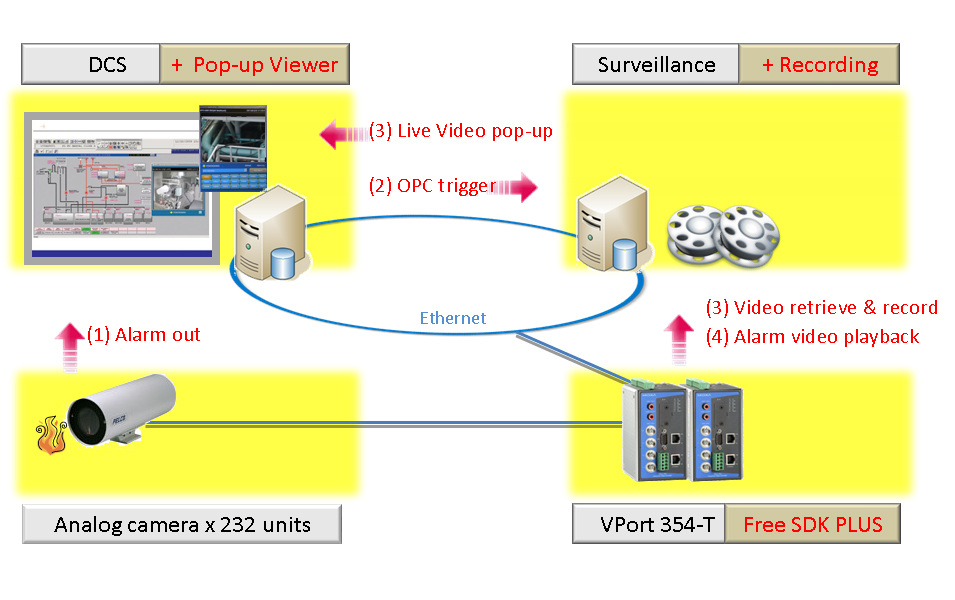

使用Moxa的VPort SDK PLUS, 客戶也能夠基于OPC通訊在他們的DCS工作站上建立另一個視頻瀏覽器。當DCS收到報警通知時，它發送一個事件觸發指令到監控服務器，視頻監控系統立即檢索有關VPort354-T裝置的視頻流，并開啟錄制和播放功能。在DCS控制中心，內置查看器允許工程師一目了然的審查事件日志和相應的視頻。

Why Moxa

• 能夠將CCTV的模擬信號轉換成基于IP的視頻監控
• 能夠在現有的監控管理系統中通過VPort SDK PLUS實現視頻錄制
• 通過VPort SDK PLUS能夠在現有的DCS/HMI中實現彈出式視頻
• 工業級的設計和功能確保在具有挑戰性的浮式生產儲油環境下可靠運行

VPort 354-T產品特點

• 4通道視頻錄像
• 雙MJPEG/MPEG4編解碼器，在4CIF（704×480）分辨率情況下，每通道最高可達120FPS
• -40到75°C工作溫度的工業等級設計
• 光纖以太網端口用于千兆上行傳輸
• 兩個以太網口用于級聯和端口冗余
• SD卡插槽用于本地存儲擴展
• 支持Modbus/TCP，方便與SCADA軟件通訊
• 免費的VPort SDK PLUS，方便報警視頻集成功能的開發
